Telerilevamento Piemonte

Il servizio mette a disposizione indicatori biofisici della superficie terrestre che permettono di monitorare il territorio regionale (vegetazione, acqua, incendi).

Cos'è

Da alcuni anni il programma COPERNICUS della Commissione Europea ha reso pubblicamente disponibili dati satellitari provenienti da diverse costellazioni di satelliti per l’Osservazione della Terra (EO satellites). Tra questi, i dati della costellazione Sentinel 2, operativa dall’autunno del 2015, costituiscono un patrimonio informativo utile per indagini alla media scala (1:50000-1:25000). Le loro caratteristiche tecniche esprimono una risoluzione geometrica di 10, 20 e 60 m (dipendentemente dalla banda), una risoluzione spettrale pari a 13 bande (approssimativamente tra 400 e 2300 nm) ed una risoluzione temporale di 5 giorni. La politica di distribuzione di COPERNICUS prevede inoltre il rilascio di dati pronti all’uso e cioè calibrati in valori di riflettanza al suolo liberando l’utenza media da onerosi pre-processamenti dei dati grezzi.

Con tali caratteristiche le immagini multispettrali Sentinel 2 rappresentano un valido supporto per numerose applicazioni ambientali che prevedono l’analisi e il monitoraggio del territorio: agricoltura, protezione civile, difesa del suolo, foreste, ambiente e cartografia di base.

Nel quadro dell'Infrastruttura Geografica Regionale (lGR), Ia Direzione Agricoltura e il Settore Foreste hanno sostenuto uno specifico progetto denominato 'Telerilevamento Piemonte' attuato da CSI-Piemonte con il contributo scientifico del Gruppo di Ricerca di Geomatica Agro-Forestale (GEO4Agri) del DISAFA (Dipartimento di Scienze Agrarie, Forestali e Alimentari) - Università degli Studi di Torino, coordinato dal Prof. Borgogno Mondino Enrico.

I dati

Particolare attenzione, con la cura scientifica del DISAFA, è stata rivolta al trattamento dei dati Sentinel2: è stata sviluppata una metodologia che prevede l’individuazione di un valore di riferimento mensile e su questo il calcolo di tutti gli indicatori (NDVI, NDWI, EVI, NBR, delta NBR). I dati di output vengono aggiornati periodicamente, mantenendo comunque disponibile lo storico delle elaborazioni per consentire analisi e confronti nel tempo.

Come si usa

SERVIZIO DEDICATO

Per poter sfruttare appieno i dati che sono stati prodotti è stato realizzato un viewer dedicato. Esso consente di accedere al catalogo di tutti gli indici e delle serie temporali disponibili. È possibile effettuare, sugli indicatori scelti, un carotaggio temporale, ottenendo un grafico dell’andamento dell’indicatore stesso per il periodo prescelto; tale grafico è anche esportabile in forma tabellare e in pdf. Altra funzionalità di analisi utile è lo swipe, ossia la possibilità di far scorrere una barra verticale per confrontare visivamente al volo due dati diversi (per esempio lo stesso indicatore a date differenti o due indicatori diversi alla stessa data).

Manuale utente

GEOSERVIZI E DOWNLOAD

I dati sono disponibili per la visualizzazione e lo scarico tramite i servizi standard WMS e WCS. Per accedere ai geoservizi e scaricare i dati, consulta i metadati: trovi lì tutti i collegamenti necessari.

Contatti

Regione Piemonte - Settore A1613B - Sistema Informativo Territoriale e Ambientale

cartografico@regione.piemonte.it

Supporto tecnico: info_elaborazioni_satellitari@csi.it

Approfondimento: Casi di utilizzo

LE IMMAGINI IN FALSI COLORI

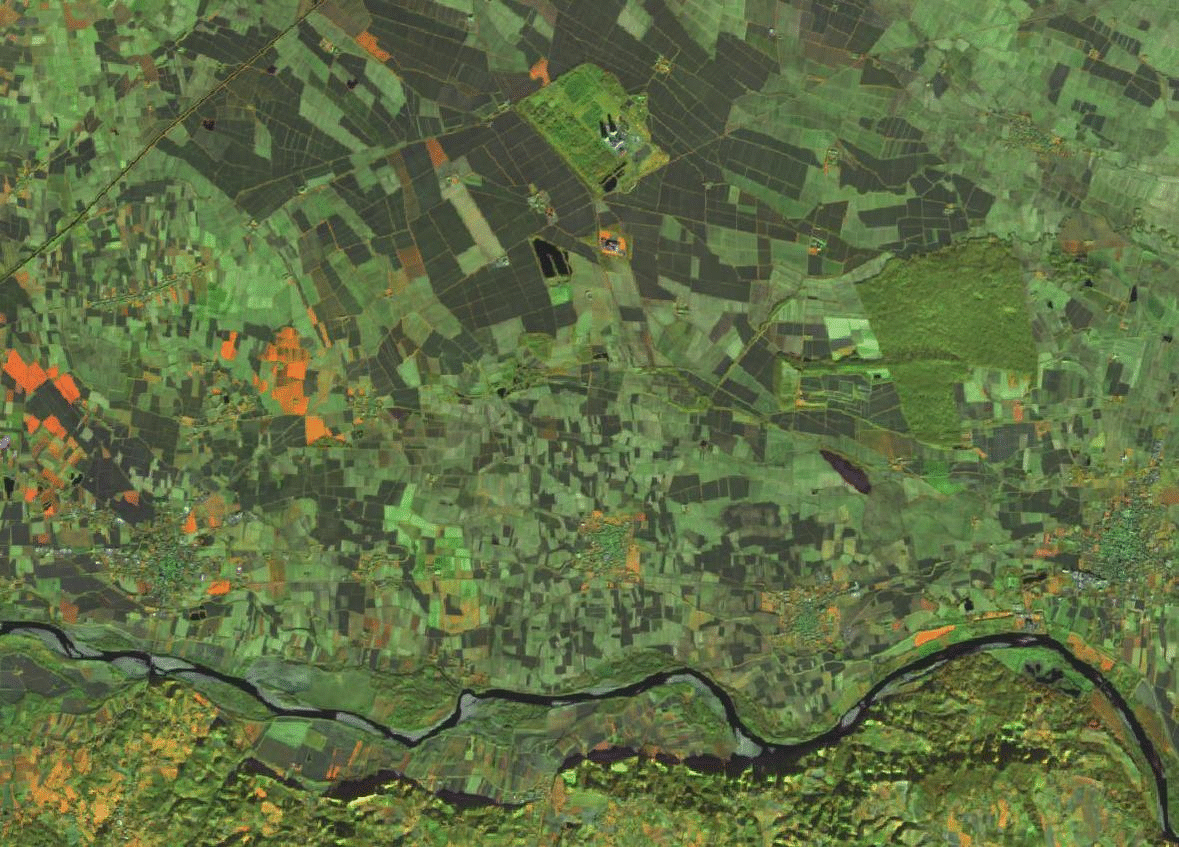

Attraverso le immagini stagionali (inverno, primavera, estate, autunno) in falsi colori (b8, b4, b3) si osservano i cambiamenti del mosaico delle colture nelle pianure risicole. Nella sequenza delle immagini si evidenziano in rosso-arancio le colture attive, in blu-nero la presenza di acqua (bacini o risaie allagate), in grigio-verde i terreni incolti.

L'INDICE NDVI E L'EVOLUZIONE DELLA VEGETAZIONE

Attraverso l’indice NDVI mensile, che misura i cambiamenti nella copertura vegetale è possibile evidenziare l’andamento delle colture nel tempo.

Sinistra: sequenza animata che mostra una selezione delle immagini dell’NDVI mensile (nov2018-nov2019). Destra: grafico di andamento dei valori dell’indice misurati su tre punti campione (risaia, altro cereale, bosco); attraverso il servizio è possibile svolgere analisi quantitative e monitorare le curve fenologiche.

L'INDICE NDVI PER IL MONITORAGGIO DELLE TRASFORMAZIONI TERRITORIALI

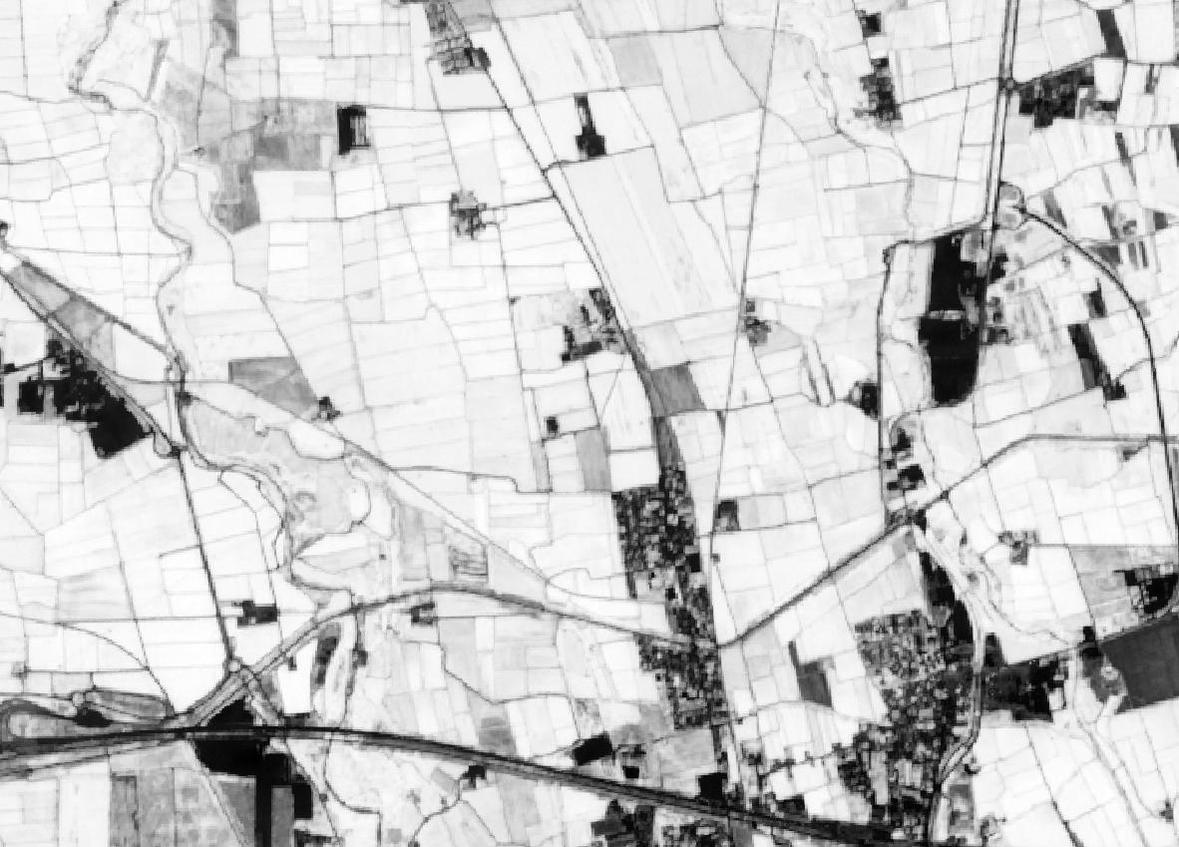

Attraverso l’indice NDVI, che misura i cambiamenti nella copertura vegetale è possibile evidenziare fenomeni di trasformazioni territoriali che provocano la perdita di copertura vegetale e conseguentemente consumo di suolo. Nelle immagini, la sequenza su tre anni nello stesso mese, mostra un’area agricola in cui si attiva un cantiere (il mosaico delle parcelle cambia e alcune rimangono incolte), fino all’inizio dei lavori con il movimento terra. Le aree chiare sono coperte da vegetazione quelle scure o nere sono prive di copertura vegetale o cementate.

L’INDICE NBR PER IL MONITORAGGIO DELLE AREE PERCORSE DA INCENDI

Attraverso questo indice è possibile evidenziare le aree percorse da incendi.

Le sequenze di immagini mostrano la stessa area boscata prima e dopo essere stata percorsa da incendio. Il poligono rosso è l’area mappata nell’archivio regionale della protezione civile.

L'anno prima dell'incendio - NBR e DELTA NBR

Sinistra: sequenza animata dell'indice NBR nei mesi di marzo, aprile, maggio. Destra: variazione dell’indice NBR (DELTA NBR) tra i due mesi successivi di marzo e aprile.

L'anno dell'incendio - NBR e DELTA NBR

Sinistra: sequenza animata dell'indice NBR nei mesi di marzo, aprile (incendio), maggio. Destra: variazione dell’indice NBR (DELTA NBR) tra i due mesi successivi di marzo e aprile (incendio).

LE IMMAGINI SENTINEL E I DATI DELL'INFRASTRUTTURA GEOGRAFICA REGIONALE PER AGGIORNAMENTI E CONTROLLI

Attraverso il costante aggiornamento dell’archivio Sentinel è possibile individuare nuove informazioni per la cartografia di base o svolgere approfondimenti su altri dati disponibili come la Planimetria Catastale di Riferimento.
